新製品

　低エネルギー陽電子ビーム装置対応計測モジュール　APV8702v2 　　

１．外観

計測モジュール（APV8702v2）およびVME電源ラック（APV9005）

陽電子消滅測定では一般的なバルク測定と、低速陽電子ビーム装置においてRF信号と検出器の同時計測タイミングで寿命スペクトルと波形ファイル保存ができる製品です。

薄膜部材評価の信頼性向上による各種機能性材料の研究開発など
ものづくり産業への貢献と競争力向上へ寄与いたします。

付属アプリケーションLifetimeMeasSytem（バルク測定）の動画

下記の順で画面が切り替わります。
①設定の確認、測定を開始
②波形及びCFD処理の状態確認
③エネルギースペクトルとそのROIによる寿命スペクトル表示

２．用途例

2-1バルク測定

2-2低エネルギー陽電子ビーム装置測定

３．アプリケーション画面

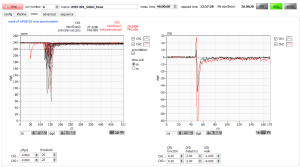

3-1　波形モード CH1: BaF₂シンチレーション検出器 CH2: RF信号15.625MHz

バルク測定波形	低エネルギー陽電子ビーム測定波形
3-2　エネルギー弁別及び寿命スペクトル

バルク測定寿命スペクトル	低エネルギー陽電子ビーム測定寿命スペクトル

４．仕様

ADC	３GHz、分解能８ビット
入力範囲	700mVp-p/560ｍVp-p/840mVp-p, アッテネータ(1/3)有無選択可
信号入力端子	2CH, SMA connector, 50Ω
計測	時間差、波形
用途	バルク計測、高強度低エネルギー陽電子ビーム装置計測
時間レンジ	10.6 ps / Ch, ±60ns
主設定	Threshold, CFD delay, CFD function, WALK, LLD, ULD
通信I/F	Ethernet TCP/IP及びUDP
外形寸法	20 (W) x 262 (H) x 187 (D) mm VME 6U 1幅
重量	約350g
電源	テクノエーピー製VME5スロット電源ラックAPV9005(推奨) 外径寸法126 (W) x 311 (H) x 400 (D) mm、重量4900g
付属品	アプリケーション(Windows 7以降), 取扱説明書, 2mケーブル 2本

※この装置に以下のものは含まれておりません。必要な場合はご遠慮なくご相談ください。
・薄膜陽電子線源（²²Na）
・BaF₂シンチレーション検出器
・データ解析用ソフトウェア
・スイッチングハブ（コンピュータと各モジュールをLAN接続するため）
・LANケーブル

５．開発の経緯

燃料電池用電解質や海水淡水化イオン分離などの機能性薄膜材料の研究開発で高信頼性評価が求められる分子レベルのナノスケール空間構造を解析できる唯一の手法である陽電子消滅法によるナノ空間分析に資するために、高精度デジタル処理方式計測技術及び高強度低エネルギー陽電子ビーム装置での数十MHzのパルス変調信号に追従できる高速計測技術を産業技術総合研究所（茨城県つくば市）と共同研究契約を行うことで実現しました。

これまでの低エネルギー陽電子ビーム装置での測定では実現出来なかった、解析の元となる波形データをファイルへ保存しながら解析用データを生成する機能や解析パラメータ設定の自動化を開発した事により、保存した波形データによる寿命測定データの再構築や解析、高周波信号解析アルゴリズムの最適化も可能となりました。

この装置は茨城県次世代技術実用化産学連携事業の補助対象事業として平成２９年度と３０年度の全２ケ年計画により完成した成果物です。今後は日本国内の研究施設だけでなく、既に販売実績のあるアジアやヨーロッパを足掛かりに販路を広げていきます。
