Q & A |
Digital Pulse Processor 【対象機種】 APV8102, APV8104, APV8508, APV8102MWPSAGb |
|||
| 質問 | 付属アプリ起動時に「connection error」ダイアログが表示され、PCと機器が接続できない。 |
|---|---|
| 回答 | 付属アプリケーション起動に発生する、PCと機器との接続エラーに関しては、こちらのサポート-イーサネット機器共通を参照ください。 |
| 質問 | 推奨の設定例はありますか？ |
|---|---|
| 回答 | 検出器の種類や極性、エネルギー分解能重視か計数重視かなどで設定の内容は異なりますが、設定例を提案させて頂いております。こちらのサポート-設定例を参照ください。 |
| 質問 | リストモードとは？ |
|---|---|
| 回答 | リストモードとは、検出器が放射線を検知した際に、検出器からの出力信号が設定したスレッショルドを超え、その信号による積分値が確定した時に、検知した時間と積分値とCH番号をリストデータとしてひとまとめにし、PCへ転送してファイルへ保存する計測です。 1つの有効イベントから取得できるリストデータ及びフォーマットは下記の通りです。  「TDC」は時間情報です。計測開始から放射線を検知するまでの経過時間で、ビット数は64ビットあります。1ビットあたりの時間は、1GSPSと500MSPSの違い及びイベントデータ内TDCのcoarse部（上位56ビット分）とfine部（下位8ビット分）の違いにより、下記の通りとなります。 1GSPS : coarse 1ns | fine 3.90625ps 製品：APV8104等 500MSPS : coarse 2ns | fine 7.81250ps 製品：APV8508等 「CH#」はイベントを検出したCH番号です。3ビットで8CH分あります。 「QDC」は波形部分の積分値（総和）です。 オプションを追加することで、波形の特定範囲の積分値や波高値など追加してイベントデータを拡張することも可能です。 |
| 質問 | 複数台用意しチャンネル数を増やしてリストモード計測をする際、機器間で同期をとることは可能ですか？ |
|---|---|

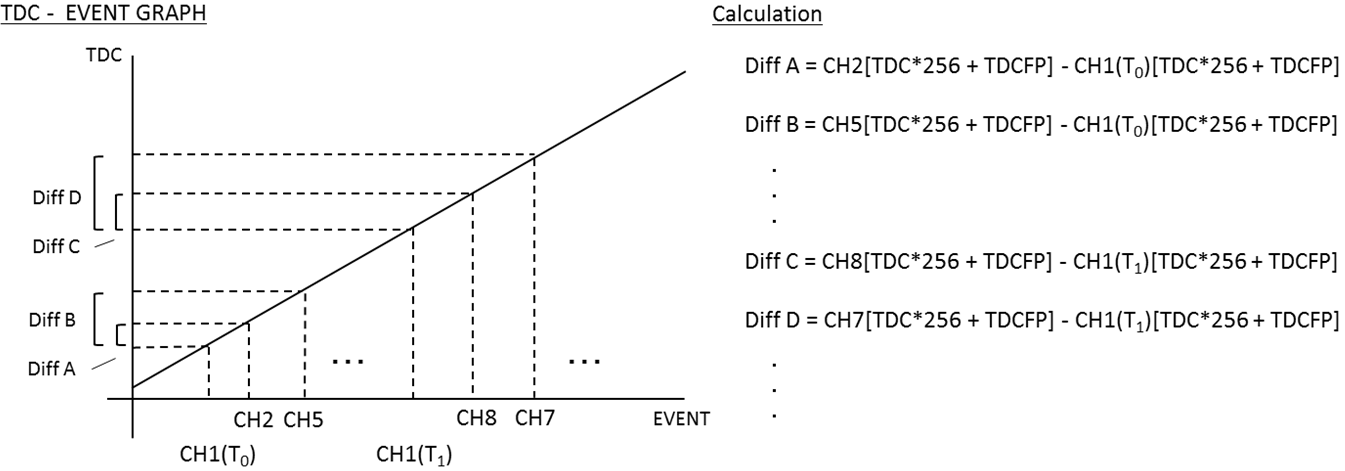

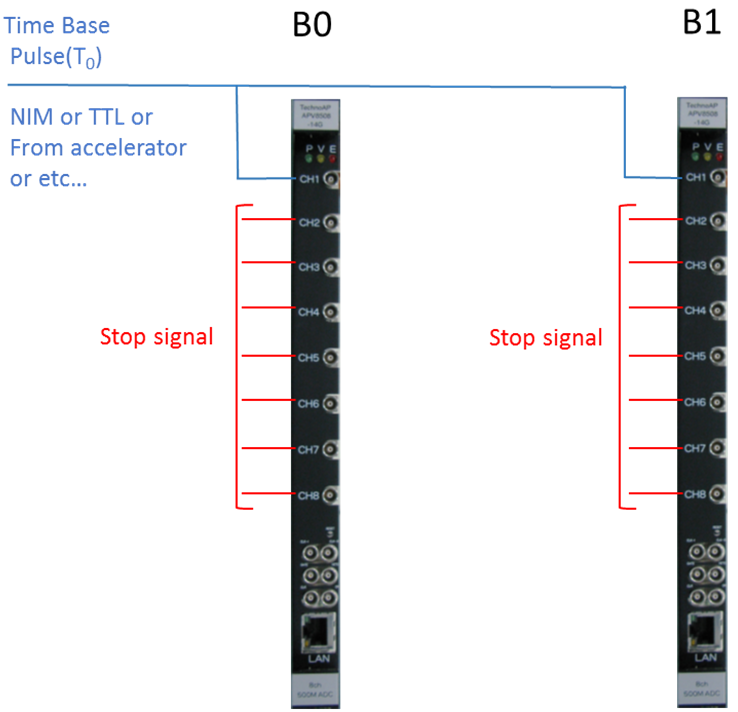

| 回答 | 可能です。複数台での同期計測の3つの例を下記に記載します。 １．スタートとストップが1対1の場合 (1) 次のように検出器等からの出力信号を入力します。 CH1 : 検出器#1スタート信号 CH2 : 検出器#1ストップ信号 CH3 : 検出器#2スタート信号 CH4 : 検出器#2ストップ信号 CH5 : 検出器#3スタート信号 CH6 : 検出器#3ストップ信号 CH7 : 検出器#4スタート信号 CH8 : 検出器#4ストップ信号  (2) リストモードにて計測を開始し、リストデータを取得・保存します。 (3) リストデータから時間スペクトルデータの取得します。その際、次のように計算し時間差情報を取得します。尚、下記「TDC」はcoarse部、「TDCFP」はfine部とします。 時間差情報1 : CH2[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報2 : CH4[TDC*256 + TDCFP] - CH3[TDC*256 + TDCFP] 時間差情報3 : CH6[TDC*256 + TDCFP] - CH5[TDC*256 + TDCFP] 時間差情報4 : CH7[TDC*256 + TDCFP] - CH8[TDC*256 + TDCFP]  2.スタート信号とストップ信号が1対複数の場合 (1)各ボード（B0及びB1）のCH1へスタート信号を入力します。各ボードのCH2からCH8へストップ信号を入力します。CH1へは同一タイミングの信号を入力します。 ※注意 - CH1はスタートタイミングを決める為、ジッターの小さく、早いパルスを入力します。  (2) リストモードにて計測を開始し、リストデータを取得・保存します。 (3) リストデータから時間スペクトルデータの取得します。その際、次のように計算し時間差情報を取得します。尚、下記「TDC」はcoarseビット値、「TDCFP」はfineビット値とします。 時間差情報1 : CH2[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報2 : CH3[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報3 : CH4[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報4 : CH5[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報5 : CH6[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報6 : CH7[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP] 時間差情報7 : CH8[TDC*256 + TDCFP] - CH1[TDC*256 + TDCFP]  3.スタート信号とストップ信号が複数対複数の場合。 ボード0（以下B0）をスタート信号入力用、ボード1（以下B1）をストップ信号入力用として計測します。 (1)各ボードのCH2からCH8へ計測したい信号を接続します。各ボードのCH1へ共通のNIM信号またはTTL信号を接続します。 ※注意 - CH1は補正時間を決める用途の為、ジッターの小さく、早いパルスを入力します。 (2) リストモードにて計測を開始します。 (3)初めに、各ボードのCH1へ、1パルスの信号を入力します。 (4)その後CH2からCH8へ計測したい信号を入力します。 (5)保存されたリストデータから時間差情報を取得します。 まず、ボード内の時間情報を補正します。CH2からCH8の各TDC値からCH1のTDC値を引きます。 B0内補正 ： data0’ = B0 CH2[TDC*256+TDCFP] -B0 CH1[TDC*256+TDCFP] data1’ = B0 CH3[TDC*256+TDCFP] -B0 CH1[TDC*256+TDCFP] B1内補正 ： data2’ = B1 CH2[TDC*256+TDCFP] -B1 CH1[TDC*256+TDCFP] data3’ = B1 CH3[TDC*256+TDCFP] -B1 CH1[TDC*256+TDCFP] 次に、 補正したTDC値を元に、ストップボードB1のTDC値からスタートボードB０のTDC値を引くことにより時間差情報が得られます。 時間差情報 ： Diff X0 = data2’ - data0’ Diff X1 = data3’ - data1’  |
