 デジタルパルスプロセッサ【シンチレーション検出器用】

【用途】 高速タイミング、高時間分解能、高計数、波形弁別(n/γ)
【検出器】 プラスチック、LaBr3、液体シンチレータ、ワイヤーチェンバー etc.
【概要】 PMTやMPPCをダイレクトに、または高速プリアンプからの高速パルスを高速ADCでデジタル化するデジタイザです。またTechnoAPが開発したデジタルパルスプロセッサがデジタルCFD、QDCによって時間情報とエネルギー情報を取得します。さらに
波形フィットによりサンプリング内挿をもとめ高い時間分解能を実現できます。中性子/ガンマ線弁別PSD機能、波形情報LIST-WAVEもオプションで付いております。

【機能】
DPP: CFD, TDC, QDC, PSDなど


計測モード:ヒストグラム、リスト、波形

オプション:LIST-WAVE コインシデンス機能など


拡張機能(オプション)一覧表

通信I/F:ギガビットイーサネット
アウトプット:チャンネル毎1Mcps以上

デジタルパルスプロセッサ(DPP)による時間差計測

写真 型式 価格(税抜) チャンネル サンプリング bit 資料



APV8108-14

電源内蔵型
APU8108-14
230万円~


250万円~
8 1Gsps 14bit





APV8104-14

電源内蔵型
APU8104-14
180万円~


200万円~
4 1Gsps 14bit







APV8102-14

電源内蔵型
APU8102-14
150万円


170万円~
2 1Gsps 14bit






APV8516-14

電源内蔵型
APU8516-14
230万円~


250万円~
16 500Msps 14bit





APV8508-14

電源内蔵型
APU8508-14
180万円~


200万円~
8 500Msps 14bit







APV8504-14

電源内蔵型
APU8504-14
150万円~


170万円~
4 500Msps 14bit










APV82516-14


電源内蔵型
APU82516-14

160万円~



180万円~
16 250Msps 14bit


Topへ

 デジタルシグナルプロセッサ【半導体検出器用】

【用途】 HPGe用高分解能デジタル信号処理
【検出器】 多素子HPGe、Si、SDD、CdTe、CZT etc.
       ※シンチレーション検出器はチャージセンシティブ型のプリアンプが必要です。
【概要】 チャージセンシティブプリアンプからの信号をデジタルシグナルプロセッサによってTrapezoidal Filterを行いエネルギー情報を取得します。高分解能ADCを利用して極限までノイズを抑えて高分解能を実現します。波形情報RISE-WAVEもオプションで付いており多素子HPGe検出器などの波形解析にも利用可能です。

【機能】
DSP:Trapezoidal Filter, Base Line Restorer, Pile-up Rejector, CFD等

計測モード:ヒストグラム、リスト、波形

オプション:コインシデンス、RISE-WAVE


通信I/F:ギガビットイーサネット

デジタルシグナルプロセッサ(DSP)による波形整形
DSP簡易設定マニュアル

写真 型式 価格(税抜) 特長 資料

デスクトップ型
APU8016A

VME型
APV8016A

200万円~


180万円~
入力:16チャンネル

ADC:100Msps, 16bit

変換ゲイン:最大16kチャネル
VME型


デスクトップ型
APU8008A

VME型
APV8008A

180万円~


160万円~
入力:8チャンネル

ADC:100Msps, 16bit

変換ゲイン:最大16kチャネル
デスクトップ型

VME型



デスクトップ型
APU8032

VME型
APV8032

200万円~


180万円~
入力:32チャンネル

ADC:100Msps, 14bit

変換ゲイン:最大4kチャネル
デスクトップ型

VME型


Topへ

 ハイブリッドデジタルスペクトロメータ【シンチレーション検出器&半導体検出器用】

【用途】 シンチレーション検出器からのアノード信号と半導体検出器からのプリアンプ信号の両方の信号デジタル処理。コインシデンス・アンチコインシデンス処理しGATEありスペクトル、VETOありスペクトルなど、多様な同時計測に適しております
【検出器】 プラスチックシンチレータ検出器、液体シンチレーション検出器、シンチレーション検出器、HPGe検出器など
【概要】 リアルタイムDPP(デジタルシグナルプロセッシング)機能と、高速・高分解能ADC を持つDSP(デジタルパルスプロセッサー)機能を備えたハイブリットなデジタル信号処理ボード。パイプライン信号処理によるデッドタイムの無い高速処理をし、高時間分解能・高エネルギー分解能を実現します。

【機能】
DPPCFD, TDC, QDC等
DSPTrapezoidal Filter, Baseline Restorer, Pileup Rejector

計測モード:ヒストグラム、リスト、波形
  オプション:PSDLIST-WAVEなど

通信I/F:ギガビットイーサネット


写真 型式 価格(税抜) 特長 資料

APV8M42

電源内蔵型
APU8M42
180万円~

200万円~
入力2系統・合計6チャンネル

4チャンネル:シンチレーション検出器用
 ADC:500Msps 14bit

2チャンネル:半導体検出器用
 ADC:62.5Msps 16bit




APV8M22

電源内蔵型
APU8M22
180万円~

200万円~
入力2系統

2チャンネル:シンチレーション検出器用
 ADC:1Gsps 14bit

2チャンネル:半導体検出器用
 ADC:62.5Msps 16bit
 合計4チャンネル



Topへ

 XAFS計測用高計数DSP

【用途】 高計数SDDトランジスタリセットプリアンプ対応、超高計数デジタル信号処理
【検出器】 SDD、多素子HPGe
【概要】 SDDに接続されているトランジスタリセットプリアンプ処理を最適化した回路を搭載し超高計数においても高いスループットを維持します。デジタルシグナルプロセッサによってTrapezoidal Filterを行いエネルギー情報を取得します。高分解能ADCを利用して極限までノイズを抑えて高分解能を実現します。

【機能】
DSP:Trapezoidal Filter, Baseline Restorer, Pileup Rejecter, CFD等

計測モード:ヒストグラム、リスト
  オプション1:Quick-Scan機能
  オプション2:FAST-SCA機能拡張
  オプション3:カウント上限拡張

写真 型式 価格(税抜) 特長 資料

APU536XG
ユニット型
お問い合わせ  高計数向け
入力:36チャンネル
ADC:100Msps, 16bit
変換ゲイン:最大8kチャネル
通信I/F:10ギガビットイーサネット




APU508XG
ユニット型
お問い合わせ  高計数向け
入力:8チャンネル
ADC:100Msps, 16bit
変換ゲイン:最大4kチャネル
通信I/F:10ギガビットイーサネット





ユニット型
APU504X

NIM型
APN504X

180万円


160万円
 高分解能向け
入力:4チャンネル

ADC:100Msps, 16bit

変換ゲイン:最大4kチャネル

通信I/F:ギガビットイーサネット

コマンドマニュアル
ユニット型

NIM型






ユニット型APU101X

NIM型
APN101X

140万円


140万円
XAFS計測用デジタルスペクトロメータ
MCA・高圧電源・プリアンプ電源を一体化
入力:1チャンネル
ADC:100Msps, 16bit
変換ゲイン:最大4kチャネル
ROI-SCA機能標準搭載
オプション:クイックスキャン
ユニット型

NIM型





Topへ

 デジタルスペクトロメータ

【用途】 高圧電源、プリアンプ電源、デジタルシグナルプロセッサを一体化
【検出器】 HPGe、Si、CdTe、CZT etc.
      ※シンチレーション検出器はチャージセンシティブ型のプリアンプが必要です。
【概要】 高圧電源はアプリケーションによりリモートコントロール可能で、よりユーザーの使い勝手が向上します。極性の切り替えも可能であらゆる検出器に対応します。非常に小型のユニットで持ち運び簡単な低コスト製品です。


【機能】
DSP:Trapezoidal Filter, Baseline Restorer, Pileup Rejecter, CFD等

計測モード:ヒストグラム、リスト

通信I/F:ギガビットイーサネット


コマンドマニュアル

写真 型式 価格(税抜) 特長 資料



ユニット型APU101G
APU101S

NIM型
APN101G
APN101S

120万円


120万円
半導体検出器用デジタルスペクトロメータ
MCA・高圧電源・プリアンプ電源を一体化
入力:1チャンネル
ADC:100Msps, 16bit
変換ゲイン:最大16kチャネル
ROI-SCA機能標準搭載
GUI形式Windows版アプリケーションソフトウェア付属
ユニット型

NIM型





Topへ

 USBシリーズ

仕様変更のお知らせ

・対象製品:4ch.マルチチャネルアナライザ
・製品型番:APG7400A
・変更内容:ADC 変換ゲインを 16k から 4k へ
・変更理由:半導体不足の影響により変更した代替品による。

※仕様変更による価格の変更はございません。

誠に勝手ではございますが、ご了承くださいますようお願い申し上げます。
良い製品開発に努めてまいりますので、今後とも変わらぬご支援、ご指導のほどよろしくお願い申し上げます。

製品比較表(APG7400A&APG7300A)

【用途】 放射線のエネルギーや、粒子の飛行時間の測定
【検出器】 HPGe、Si、CdTe、CZT etc.
      ※シンチレーション検出器はチャージセンシティブ型のプリアンプが必要です。

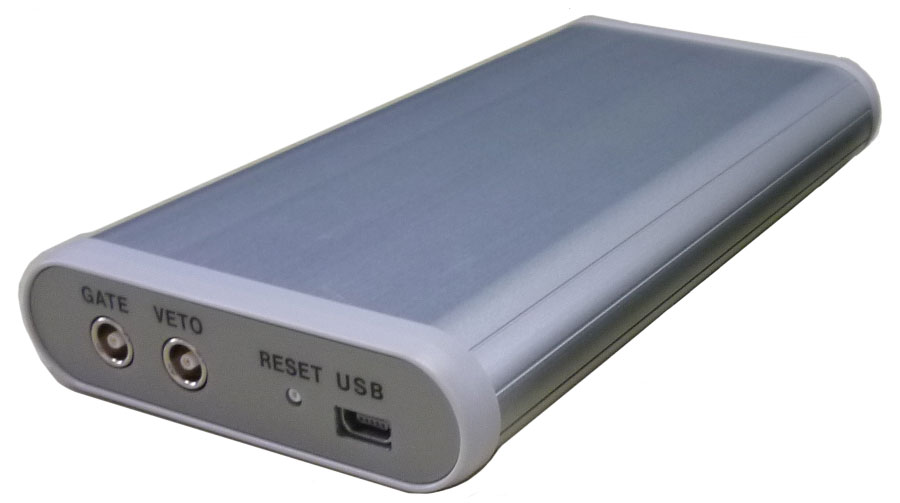

【概要】 USBバスパワーで動作する軽量でコンパクトな国産のMCA。高速逐次比較型ADCを各チャンネルに搭載しており、エネルギースペクトル計測やリスト計測も可能です。各研究所での基礎実験だけでなく各大学の授業における有用なツールとして幅広く利用されています。高性能でありながらリーズナブルな製品です。

【機能】

通信I/F:USB
電源:USBバスパワー
外部入力:GATE、VETO

 計測用アクセサリ

写真 型式 価格(税抜) 特長 資料
APG7400B 398,000円 入力:4チャンネル

変換ゲイン:最大4kチャネル

動作モード:ヒストグラム、リストコインシデンスMCS







APG7305A 398,000円 入力:1チャンネル

デジタルスペクトロスコピアンプ搭載


変換ゲイン:最大16kチャネル

動作モード:ヒストグラム、波形





APG7300D 298,000円 入力:1チャンネル

変換ゲイン:最大16kチャネル

動作モード:ヒストグラム





Topへ

 オールインワンタイプデジタルスペクトロメータ

デジタルスペクトロメータと検出器プリアンプをバンドル

写真 型式 価格(税抜) 特長 資料
XL150PRE-SYS 160万円 シンチレーション検出器用計測システム
機器構成:XL150PRE+APU101S
検出器:LaBr3(Ce)、サイズφ38x38mm + PMT
計測モード:ヒストグラム、リスト、波形
通信:ギガビットイーサネット
Windows版アプリケーションソフトウェア付属
  XCE150-SYS お問い合わせ シンチレーション検出器用計測システム
機器構成:XCE150+APG1500+APU101S
検出器:CeBr3(Ce)、サイズφ38x38mm + PMT
計測モード:ヒストグラム、リスト、波形
通信:ギガビットイーサネット
Windows版アプリケーションソフトウェア付属

XCZT101005-SYS お問い合わせ 半導体検出器用計測システム
機器構成:XCZT101005+APG1600+APU101S
検出器:
CdZnTe、サイズ10x10x5mm
計測モード:ヒストグラム、リスト、波形
通信:ギガビットイーサネット
GUI形式Windows版アプリケーションソフトウェア付属

Topへ

 シリコンドリフト検出器 Silicon Drift Detector (SDD) システム
紹介冊子
写真 型式 価格(税抜) 特長 資料
XSDD50-07GR-SYS お問い合わせ 素子タイプ
窓材:グラフェン
全素子面積455mm2、有効面積350mm2
多素子化と最適DSP処理により高計数、高感度を実現
筒長さ:200mm(デフォルト)
*カスタマイズの場合別途費用が発生いたします。

7素子SDDシステム紹介冊子
XSDD50-04GR-SYS お問い合わせ 素子タイプ
窓材:グラフェン
全素子面積260mm2、有効面積200mm2
多素子化と最適DSP処理により高計数、高感度を実現
筒長さ:200mm(デフォルト)
*カスタマイズの場合別途費用が発生いたします。
XSDD50-04WL-SYS お問い合わせ 素子タイプ
窓材:ウィンドレス
全素子面積260mm2、有効面積200mm2
多素子化と最適DSP処理により高計数、高感度を実現
筒長さ:200mm(デフォルト)
*カスタマイズの場合別途費用が発生いたします。
XSDD50-01GR-ICF-SYS お問い合わせ 素子タイプ
窓材:グラフェン
全素子面積65mm2、有効面積50mm2
適切なトランジスタリセット処理とDSP処理による
大幅なスループット改善
筒長さ:200mm(デフォルト)
*カスタマイズの場合別途費用が発生いたします。

1素子SDDシステム紹介冊子
XSDD50-01WL-ICF-SYS お問い合わせ 素子タイプ
窓材:ウィンドレス
全素子面積65mm2、有効面積50mm2
適切なトランジスタリセット処理とDSP処理による
大幅なスループット改善
筒長さ:200mm(デフォルト)
*カスタマイズの場合別途費用が発生いたします。

1素子SDDシステム紹介冊子

XSDD50-01GR-BOX-SYS お問い合わせ 素子タイプ
窓材:グラフェン
電源・DSP付属
全素子面積65mm2、有効面積50mm2


Topへ


 陽電子消滅寿命測定/ドップラー拡がり測定装置

【用途】 LIFETIMEは2台のBaF2シンチレーション検出器からの高速パルス信号を3Gspsのモジュールで取り込み算出。CDBでは2台のゲルマニウム半導体検出器からコインシデンスを取り、それぞれの波高値から2次元ヒストグラムを生成。さらにこれらの機器の組み合わせにより寿命と運動量の相関をとるAMOCの計測も可能。
【検出器】 BaF2シンチレーション検出器(x2):PALS、BaF2シンチレーション検出器(x2) + HPGe半導体検出器(x2):CDB&AMOC
【概要】 分子レベルのナノスケール空間構造を解析できる陽電子消滅法の測定に必要な計測・電源機器を一体化。コンピュータにインストールされた付属の専用アプリケーションからネットワーク経由で各モジュールへの設定とデータの読み込みを行います。

システム詳細
紹介冊子
写真 型式 価格(税抜) 特長 資料
DPALMS-LCA 490万円~ 3つの計測モードに対応可能なシステム
1.陽電子消滅寿命測定(LIFETIME
2.陽電子消滅同時計数ドップラー広がり測定(CDB
3.陽電子消滅寿命-運動量相関測定(AMOC



DPALMS-LH 350万円~ 陽電子消滅寿命測定(LIFETIME
・タイムスペクトロメータ
・光電子増倍管用高圧電源

APV8702

電源内蔵型
APU8702
180万円~


190万円~
陽電子消滅寿命測定用スペクトルメータ
入力2チャンネルSMAコネクタ
ADC:3GHz, 8-bit
DSP:Differential CFD、Delay、TAC、MCA等
計測モード:ヒストグラム、リスト、波形
通信I/F:ギガビットイーサネット



  APV8002C 140万円 コインシデンス回路搭載型DSP
入力2チャンネルLEMOコネクタ
ADC:100MHz, 14-bit
DSP:Trapezoidal Filter, Baseline Restorer, Pileup Rejector, CFD等
変換ゲイン:最大8kチャネル
計測モード:ヒストグラム、リスト
通信I/F:イーサネット



XBF110 90万円 円柱型シンチレーション検出器
結晶:BaF2 φ28mm×L20mm
PMT: H3378-51
XBF464025 お問い合わせ 円錐型シンチレーション検出器
結晶:BaF2 φ 46 mm φ40 mm × L25 mm
PMT: H3378-51
XBF464015 お問い合わせ 円錐型シンチレーション検出器
結晶:BaF2 φ 46 mm φ40 mm × L15 mm
PMT: H3378-51

Topへ


 高圧電源・プリアンプ電源
写真 型式 価格(税抜) 特長 資料
APV3304

APV3302
80万円

68万円

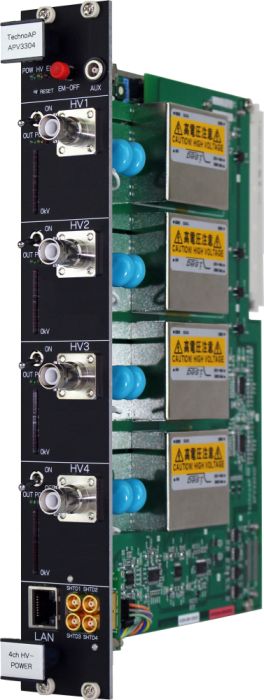

4CH独立制御の高圧電源ボード
サイズ:VME6U2幅
最大出力電圧は+5000Vまたは-5000V

分散制御システム EPICS(Experimental Physics and Industrial Control System)に対応。
EPICS簡易設定用資料



APV3018 60万円 8CH独立制御の高圧電源ボード
サイズ:VME6U1幅
最大出力電圧は+1000Vまたは-1000V
ネットワーク経由でのリモート制御



APV3008 80万円 8CH独立制御のMPPC用高圧電源ボード
サイズ:VME6U1幅
各CHに対して温度補正を加えたHV電圧が印可されます。



APV4004 15万円 4CHプリアンプ用電源ボード
VME1幅



Topへ


 プリアンプ
写真 型式 価格(税抜) 特長 資料
APG1701 24万円 高速アンプディスクリ


APG1700 24万円 ゲイン切替式高速アンプ


APG1603 24万円 半導体検出器用チャージアンプ
 CdTe検出器・CdZnTe検出器

専用ケーブルが別途必要です。



APG1500 14.8万円 チャージセンシティブ型プリアンプ
 高速シンチレーション検出器用

専用ケーブルが別途必要です。



Topへ


 ランダムパルスジェネレータ
写真 型式 価格(税抜) 特長 資料


APN6001

電源内蔵型
APU6001
70万円


80万円
ランダムパルスジェネレータ
出力:2チャンネル
波高値、Rise-time、Decay、周期を任意に設定可能
サイズ:NIM2幅
ポアソン分布の確率事象を再現
NIM型

電源内蔵型



Topへ


 アナログモジュール
写真 型式 価格(税抜) 特長 資料
APG1916 お問い合わせ アンプディスクリミネータ
出力:16チャンネル
繰返し周波数:125MHz



Topへ


 高計数スケーラ
写真 型式 価格(税抜) 特長 資料
APU2508 お問い合わせ 入力:8チャンネル
入力周波数:200MHz~
通信:Gigabit-ethernet、TCP/IP

Topへ


 VME電源クレート
一覧表
写真 型式 価格(税抜) 特長 資料

APV9004
30万円 垂直型
4スロット(VME6Uサイズ)
APV9007 35万円 垂直型
7スロット(VME6Uサイズ)
APV9020 お問い合わせ 垂直型
20スロット(VME6Uサイズ)
APV9003R お問い合わせ 水平型
・3スロット(VME6Uサイズ)19インチラック収納水平型

Topへ


 半導体検出器
写真 型式 価格(税抜) 特長 資料
XCT101001 24万円 CdTe検出器
10x10x1mm
XCZT101005 80万円 CdZnTe検出器
10x10x5mm

Topへ


 シンチレーション検出器

製品として代表的なNaI(Tl)、CsI(Tl)、LaBr3(Ce)、BGOといった結晶を使用した検出器を取り揃えております。他にもBaF2、LSO(Ce)、LYSO等の結晶によるご提供も可能です。特注サイズも承りますので、是非メールやお電話でご相談ください。

写真 型式 価格(税抜) 特長 資料
XCE150 お問い合わせ CeBr3シンチレーション検出器
φ1.5インチ×1.5インチ (φ38mm×38mm)
XBF110 お問い合わせ BaF2シンチレーション検出器
φ28mm×L20mm
XN300 お問い合わせ NaI(Tl)シンチレーション検出器
φ3インチ×3インチ
XC200
XC300
XC800
お問い合わせ CsI(Tl)シンチレーション検出器
XC200:20×40×10(mm)
XC300:40×40×15(mm)
XC800:40×80×15(mm)
サイズ変更可能
XL150 お問い合わせ LaBr3(Ce)シンチレーション検出器
φ1.5インチ×1.5インチ
XL150PRE お問い合わせ LaBr3(Ce)シンチレーション検出器
φ1.5インチ×1.5インチ
プリアンプ内蔵



XB300 80万円 BGOシンチレーション検出器
φ3インチ×3インチ
XC700 78万円 CsI(Tl)シンチレーション検出器
大型70×70×70mm

Topへ


 ガンマイメージングモジュール
写真 型式 価格(税抜) 特長 資料
GIS-MPPC お問い合わせ イメージングシステム (シンチレーション検出器)

多チャンネルMPPCアレイ用の読み出し回路
最大491,520チャンネルシステム構築可能

MPPCアレイ読み出し用のASICチップTOFPET2は64chのDISCRI、QDC、TDCを搭載し、最大491520chのイメージングシステムを構築することが可能です。
極めて高い時間分解能と高計数率特性、圧倒的なコストパフォーマンスで高エネルギー物理、天体物理、核医学、物質生命科学、非破壊検査等のあらゆるアプリケーションにイノベーションをもたらします。

Topへ


 線量率計・小型サーベイメータ
写真 型式 価格(税抜) 特長 資料
TC200L お問い合わせ ハンディタイプ超高感度小型サーベイメータ
検出器:CsI(Tl)シンチレータ
結晶サイズ:40×20×10(mm)
線量率とガンマ線スペクトルを表示
GUI形式Windows版アプリケーションソフトウェア付属

ハード用

ソフト用
TC300L お問い合わせ ハンディタイプ超高感度小型サーベイメータ
検出器:CsI(Tl)シンチレータ
結晶サイズ:40×40×15(mm)
線量率とガンマ線スペクトルを表示
GUI形式Windows版アプリケーションソフトウェア付属

ハード用

ソフト用

Topへ


 スペクトルサーベイメータ
写真 型式 価格(税抜) 特長 資料
TS215 お問い合わせ エネルギー補償型ガンマ線スペクトルメータ
検出器:LaBr3(Ce)シンチレータ 1.5インチ
線量率範囲:0.001μSV/hから600μSv/h
エネルギー範囲:30keVから3MeV
エネルギー分解能:2.8から3.7% (typ.)
TS100(LaBr3(Ce)1インチ)の後継機種



TS500 お問い合わせ エネルギー補償型ガンマ線スペクトルメータ
検出器:CeBr3(Ce)シンチレータ 1インチ
線量率範囲:0.001μSV/hから300μSv/h
エネルギー範囲:30keVから3MeV
エネルギー分解能:4% (typ.)



Topへ


 放射能測定装置(ベクレルモニター)
写真 型式 価格(税抜) 特長 資料
TG150B お問い合わせ 検出器:高分解能ゲルマニウム半導体検出器(電気冷却方式)
エネルギー範囲:50keVから2MeV、8192チャネル
エネルギー分解能:<1.4keV@Cs-137, 662keV
遮蔽:鉛50mm、銅1mm、アクリル3mm
TN300B お問い合わせ 検出器:NaI(Tl)シンチレータ 3x3インチ
エネルギー範囲:50keVから2MeV、1024チャネル
エネルギー分解能:7% Cs-137, 662keV
遮蔽:鉛50mm
- お問い合わせ 放射線測定装置(ベクレルモニタ)用容器
V-5(630mL)容器、1Lマリネリ容器、タッパ(500mL・750mL)容器
-

Topへ


 コンセントボックス
写真 型式 価格(税抜) 特長 資料
JTAP100 お問い合わせ 屋内用コンセントボックスAC100V用
漏電遮断器を内蔵

Topへ



Copyright TechnoAP All right reserved.
Last Update 2024/3/28
